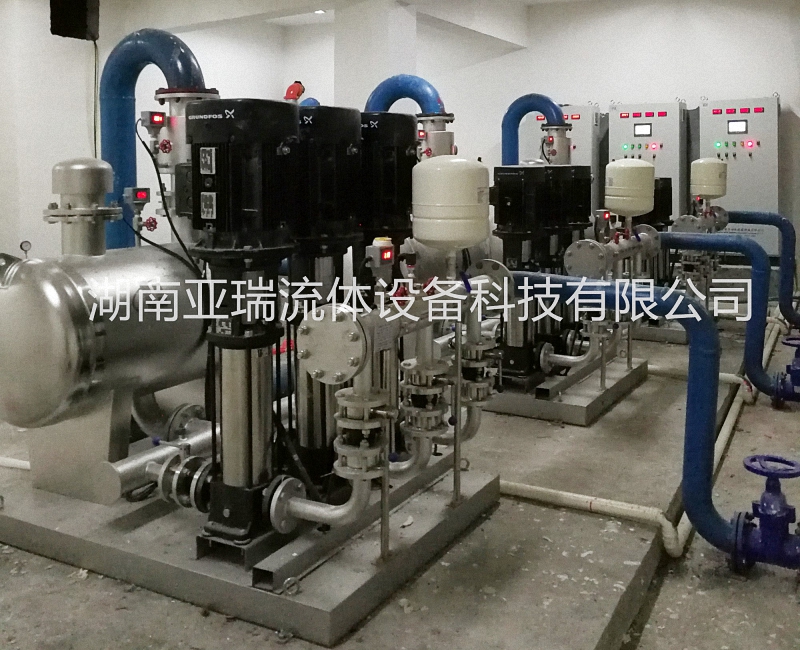

无负压供水设备(叠压)

无负压供水设备介绍:
无负压供水设备是一种加压供水机组直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力(设定压力必须高于小区直供区压力需求,一般不低于1.2Kg)的二次加压供水设备。
管网叠压(无负压)供水设备的核心是在二次加压供水系统运行过程中如何防止负压产生,消除机组运行对市政管网的影响,在保证不影响附近用户用水的前提下实现安全、可靠、平稳、持续供水。无负压供水设备又被称之为管网叠压供水设备,目前市场上主要有罐式无负压供水设备与箱式无负压供水设备。

在线留言
分享到 :
详细介绍

运行原理:

自来水管网的水直接进入负压平衡罐,罐内的空气从真空抑制器内排出,待水充满后,真空抑制器自动关闭。可编程控制器通过 压力 传感器(或电接点压力表)随时检测管网压力,当自来水 能够满足用水压力及水量要求时,系统待机,利用自来水原有的压力直接给终端用户供水;当用户管网的压力不能满足用水要求时,系统给出起泵信号弹启动水泵运 行。当市政管网的自来水压力不足使压力和流量下降时,设备通过真空抑制器的特殊动作,抑制负压的产生,保证不对城市管网产生任何影响,短时的用水高峰期过后,系统恢 复正常的状态。若自来水管网持续低压或停水而导致负压平衡罐内的水位不断下降,液位探测器给出水泵停机信号以保护水泵机组。



系统特点:
无负压变频供水系统具有住宅小区变频恒压自动给水装置所有功能外,还有如下功能:
稳压补偿罐连接在供水管网与增压水泵吸水口之间,正常供水用于稳定用户管道压力,高峰用水时做差量补偿的密闭容器。能消除高峰流量时对管网产生的负压。全密闭补 偿功能:整套设备在全密闭基础上,稳压补偿罐中存储的水可及时地补充供水管网供水量不足。全密闭式供水,无二次污染。
一:随需应变、量身定制的整体解决方案
1、本地控制方案                  触摸屏+控制器+变频器
2、本地远程控制方案           触摸屏+控制器++短信数传模块+变频器
3、远程集中监控方案           触摸屏+控制器++GPRS DTU+变频器
4、定制化方案                    满足客户的个性化需求
二、无负压功能
在管网压力过低时启动无负压功能,保护市政管网的同时不间断对用户管网的供水。
三、优化的水泵切机制
采用二阶水泵切控制算法,避免水泵频繁工频投入、退出
四、均衡运行
倒泵货休眠后,系统会有线启动运行时间最短的水泵,保证水泵均衡运行,延长使用寿命
五、完善的故障处理功能
除常规的故障报警外,当任意一台水泵出现故障时,系统会自动将其排除在投切序列之外,不会影响其他水泵的自动运行
六、分时段运行
在不同的设定时段,系统可以采用不同的设定压力,避免压力浪费,实现系统节能
七、系统锁定功能
根据用户需要可以将系统锁定
八、远程数据传输及短消息功能
在不方便不知有限通信网络的地方,系统可以利用GPRS网络运行远程数据传输,实现供水站监控中心对各个无负压供水站的远程监控。
短消息功能可以把系统的报警信息通过短信的形势发送到用户手机上,用户也可以通过手机查询系统运行状态,设定系统运行参数。
适用范围:
居民生活用水:如高层建筑,居民小区、别墅等
公共场所:如医院、学校、体育馆、高尔夫球场、机场
商用大厦:如宾馆、写字楼、百货商场、大型桑拿浴等
灌溉:如公园、游乐场、果园、农场等
制造业:如生产制造、洗涤装置、食品工业、工厂


技术参数:

  ●1、流量范围 0~4000m3/天

  ●2、压力范围 0~2.7Mpa

  ●3、电机单机容量 0.55~55KW

  ●4、系统效率 >85%η

  ●5、调节精度 5%或±0.02Mpa

  ●6、调节稳定时间 ≯40S

  ●7、控制方式 PID控制,模糊控制

  ●8、噪声  水泵定额

  ●9、通讯接口 RS/232/485/422
